新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢

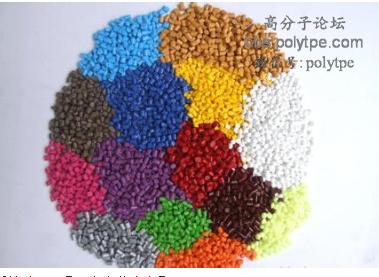

色母知識大全，超級實(shí)用
1. 使顏料在制品中具有更好的分散性 色母生產(chǎn)過程中須對顏料進(jìn)行細(xì)化處理，以提高顏料的分散性和著色力。專用色母的載體與制品的塑料品種相同，具有良好的匹配性，加熱熔融后顏料顆粒能很好地分散于制品塑料中。 2. 有利于保持顏料的化學(xué)穩(wěn)定性 直接使用顏料的話，由于在貯存和使用過程中顏料直接接觸空氣，顏料會(huì)發(fā)生吸水、氧化等現(xiàn)象，而做成色母后，由于樹脂載體將顏料和空氣、水分隔離，可以使顏料的品質(zhì)長期不變。 3. 保證制品顏色的穩(wěn)定 色母顆粒與樹脂顆粒相近，在計(jì)量上更方便準(zhǔn)確，混合時(shí)不會(huì)粘附于容器上，與樹脂的混合也較均勻，因此可以保證添加量的穩(wěn)定，從而保證制品顏色的穩(wěn)定。 4. 保護(hù)操作人員的健康 顏料一般是粉狀，添加和混合時(shí)容易飛揚(yáng)，被人體吸入后將影響操作人員的健康。 為什么經(jīng)常用的是色母而不是色粉？我們是不是該給色母廠致敬？ 5. 保持環(huán)境的潔凈 6. 使用方便
1. 顏料或染料 顏料又分為有機(jī)顏料與無機(jī)顏料 常用的有機(jī)顏料有：酞菁紅、酞菁藍(lán)、酞菁綠、耐曬大紅、大分子紅、大分子黃、永固黃、永固紫、偶氮紅等 。常用的無機(jī)顏料有：鎘紅、鎘黃、鈦白粉、炭黑、氧化鐵紅、氧化鐵黃等 2. 載體 是色母粒的基體。專用色母一般選擇與制品樹脂相同的樹脂作為載體，兩者的相容性最好，但同時(shí)也要考慮載體的流動(dòng)性。 3. 分散劑 促使顏料均勻分散并不再凝聚，分散劑的熔點(diǎn)應(yīng)比樹脂低，與樹脂有良好的相容性，和顏料有較好的親和力。最常用的分散劑為：聚乙烯低分子蠟、硬脂酸鹽 。 4. 添加劑 如阻燃、增亮、抗菌、抗靜電、抗氧化等品種，除非客戶提出要求，一般情況下色母中并不含有上述添加劑
色母的分類方法 常用的有以下幾種： 按載體分類：如PE色母、PP色母、ABS色母、PVC色母、EVA色母等 按用途分類：如注射色母、吹塑色母、紡絲色母等。各品種又可分為不同的等級，如： 1.高級注射色母：用于化妝品包裝盒、玩具、電器外殼及其它高級制品。 2.普通注射色母：用于一般日用塑料制品、工業(yè)容器等。 3.高級吹膜色母：用于超薄制品的吹塑著色。 4.普通吹膜色母：用于一般包裝袋、編織袋的吹塑著色。 5.紡絲色母：用于紡織纖維紡絲著色，色母顏料顆粒細(xì)，濃度高，著色力強(qiáng)，耐熱、耐光性好。 6.低級色母：用于制造對顏色品質(zhì)要求不高的低級產(chǎn)品，如垃圾桶、低級容器等。 專用色母 ： 是根據(jù)用戶指定的用于制品的塑料品種，選用相同的塑料作為載體所制造的色母。如PP色母、ABS色母分別選用PP、ABS作為載體。 通用色母 ：也用某種樹脂（往往是低熔點(diǎn)的PE）作為載體，但它可以適用于除其載體樹脂之外的其它樹脂的著色。 通用色母相對來說比較簡單方便，但缺點(diǎn)較多，建議大家選用專用色母。 為什么許多公司不生產(chǎn)通用色母？ 國際上絕大多數(shù)正規(guī)的色母粒公司一般不生產(chǎn)通用色母。 通用色母存在著很多缺點(diǎn)。事實(shí)上，通用色母的'通用'范圍很狹小，技術(shù)指標(biāo)、經(jīng)濟(jì)效益也較差，具體表現(xiàn)在： 1.著色效果的預(yù)見性差 色母是用來著色的，通用色母的顏料在不同的塑料中會(huì)呈現(xiàn)出不同的顏色，因此著色效果的預(yù)見性較差。 2.影響塑料制品的其它性能 尤其是影響強(qiáng)度,產(chǎn)品容易變形、扭曲，對工程塑料更為明顯。 3.成本較高 通用色母為了能夠'通用'，往往選用較高耐熱等級的顏料，造成浪費(fèi)。 色母除著色外，能否同時(shí)具有阻燃、增亮、抗靜電、抗氧化、抗紫外線等功能？ 色母可以同時(shí)具有其中的某幾種功能，如果工廠提出這方面要求的話。 有時(shí)候，雖然客戶并未提出要求，色母公司也會(huì)視產(chǎn)品的需要建議用戶添加一些助劑，比如在色母中增加某些添加劑，如增亮劑等。當(dāng)然，這樣會(huì)增加產(chǎn)品的成本。
專用色母的耐熱等級一般是與用于制品的塑料相適應(yīng)的，在正常溫度下，可以放心使用。唯在下述情況下會(huì)引起不同程度的變色，一是溫度超出了正常范圍，一是停機(jī)時(shí)間過長。 色母著色與造粒著色相比具有以下優(yōu)點(diǎn): 1.著色和制品加工一次完成,避免造粒著色對塑料的加熱過程,對保護(hù)塑料制品的品質(zhì)有好處。 2.使塑料制品的生產(chǎn)工藝最簡化。 3.可節(jié)省大量電能 用色母著色的產(chǎn)品不會(huì)褪色嗎？ 沒有絕對不褪色的產(chǎn)品，使用色母著色的產(chǎn)品也仍有可能褪色，只不過針對不同檔次的產(chǎn)品程度不同而已，有的較明顯，有的則很難察覺。 1、 產(chǎn)品的學(xué)名，俗語名及流程工藝 產(chǎn)品學(xué)名按材料分為各色著色母粒：聚乙烯、聚丙烯、ABS、HIPS/PS、尼龍、聚酯、丙綸紡絲、珠光、PE電纜護(hù)套、通訊電纜、PE發(fā)泡，PS發(fā)泡色母粒。 按功能分為抗靜電、阻燃、抗老化、增透、增白增亮色母粒。 按顏色分為黑、白、黃、綠、紅、橙、棕、藍(lán)、銀、金、紫、灰、粉紅、珠光、仿大理石紋（流紋）、木紋色母粒。 色母粒生產(chǎn)工藝要求很嚴(yán)格，一般采用濕法工藝。色母粒料經(jīng)水相研磨、轉(zhuǎn)相、水洗、干燥、造粒而成，只有這樣產(chǎn)品質(zhì)量才能得到保證。 另外顏料在研磨處理的同時(shí)，還應(yīng)進(jìn)行一系列檢測，如測定砂磨漿液的細(xì)度、測定砂磨漿液的擴(kuò)散性能、測定砂磨漿液的固體含量以及測定色漿細(xì)度等項(xiàng)目。 色母粒料生產(chǎn)的工藝流程有四種方法： 油墨法：顧名思義，是在色母粒生產(chǎn)中采用油墨色漿的生產(chǎn)方法，即通過三輥研磨，在顏料表面包覆一層低分子保護(hù)層。研磨后的細(xì)色漿再和載體樹脂混合，然后通過二輥塑煉機(jī)（也叫雙輥開煉機(jī)）進(jìn)行塑化，最后通過單螺桿或雙螺桿擠出機(jī)進(jìn)行造粒。 其流程如下： （1）配料攪拌粗色漿三輥研磨細(xì)色漿二輥塑煉擠出造粒 （2）沖洗法：是顏料、水和分散劑通過砂磨，使顏料顆粒小于1μm，并通過相轉(zhuǎn)移法，使顏料轉(zhuǎn)入油相，然后干燥制得色母粒。轉(zhuǎn)相時(shí)需要用有機(jī)溶劑，以及相應(yīng)的溶劑回收裝置。其流程如下圖： 細(xì)色漿沖洗 蒸發(fā)濃縮料干燥加入載體擠出造粒 （3）捏合法：是將顏料和油性載體摻混后，利用顏料親油這一特點(diǎn)，通過捏合使顏料從水相沖洗進(jìn)入油相。同時(shí)又由油性載體將顏料表面包覆，使顏料分散穩(wěn)定，防止顏料凝聚。 （4）金屬皂法：是顏料經(jīng)過研磨后粒度達(dá)到1μm左右，并在一定溫度下加入皂液，使每個(gè)顏料顆粒表面層均勻地被皂液所潤濕，形成一層皂化液，當(dāng)金屬鹽溶液加入后與在顏料表面的皂化層化學(xué)反應(yīng)而生成一層金屬皂的保護(hù)層（硬脂酸鎂），這樣就使經(jīng)磨細(xì)后的顏料顆粒不會(huì)引起絮凝現(xiàn)象，而保護(hù)一定的細(xì)度。
