新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
塑料密度、硬度等六大物性調(diào)整基本方法
一.如何降低塑料的密度？
降低塑料的密度是指通過(guò)適當(dāng)?shù)霓k法，使塑料原有的相對(duì)密度下降，以適應(yīng)不同應(yīng)用場(chǎng)合的需要。
降低塑料的密度方法有發(fā)泡改性、添加輕質(zhì)填料及共混輕質(zhì)樹(shù)脂三種。
1.發(fā)泡改性
圖1：PE發(fā)泡泡沫板
塑料制品的發(fā)泡成型是降低其密度的最有效方法。而添加輕質(zhì)添料和共混輕質(zhì)樹(shù)脂兩種改性方法，只能小幅度地降低密度，其降幅一般只有50%左右，最低相對(duì)密度只能達(dá)到0.5左右。塑料發(fā)泡制品的密度變化范圍很廣范，相對(duì)密度最低可達(dá)到10-3。
2.添加輕質(zhì)填料

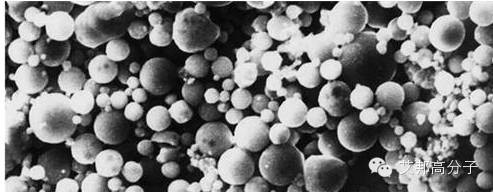

圖2：微珠類(lèi)填料微觀結(jié)構(gòu)圖
這種方法使密度降低幅度比較小，一般最低可下降到相對(duì)密度0.4—0.5左右。填料的相對(duì)密度大都比塑料大，比塑料相對(duì)密度小的填料品種只有如下幾種。
1）微珠類(lèi)
a. 玻璃中空微球（漂珠） 相對(duì)密度為0.4—0.7，主要用于熱固性樹(shù)脂；
b. 酚醛微珠 相對(duì)密度為0.1。
2）有機(jī)填料類(lèi)
a.軟木粉 相對(duì)密度0.5，表觀密度0.05—0.06；
b.纖維粉屑、棉屑 相對(duì)密度0.2—0.3；
c.果殼農(nóng)作物 如稻草粉、花生粉及椰殼粉等。
3.共混輕質(zhì)樹(shù)脂
還有一種輕質(zhì)填料:木粉，也就是木材的細(xì)小纖維啦,很輕的.但也有一定的局限性,可根據(jù)自己采用不同的方法。
二.如何提高塑料的密度？
提高塑料的密度是使原樹(shù)脂相對(duì)密度升高的一種方法，主要為添加重質(zhì)填料和共混重質(zhì)樹(shù)脂。
1.添加重質(zhì)填料包括：
(1)金屬粉
(2)重質(zhì)礦物填料
2.共混重質(zhì)樹(shù)脂
此種方法提高幅度比較小，一般最高只能達(dá)到50%左右。主要適于一些輕質(zhì)樹(shù)脂如PE、PP、PS、EVA、PA1010及PPO等。常加入的重質(zhì)樹(shù)脂有：PTFE、FEP、PPS及POM等。
三.如何改變塑料的硬度？
1.硬度的概念及表示方法
硬度是指材料抵抗其它較硬物體壓入其表面的能力。
硬度值的大小是表征材料軟硬程度的有條件的定量反映，它不是一個(gè)單純而確定的物理量。硬度值的大小不僅取決于材料的本身，而且取決于測(cè)試條件和測(cè)定方法，即不同的硬度測(cè)量方法，對(duì)同一種材料測(cè)定的硬度值不盡相同。因此，要比較材料之間的硬度大小，必須用同一種測(cè)量方法測(cè)量的硬度值，才有可比性。
常用于表示硬度的方法有如下幾種：
a.邵氏硬度
b.洛氏硬度
c.莫氏硬度
2.共混改進(jìn)塑料的硬度
塑料共混改進(jìn)方法即在低硬度樹(shù)脂中共混高硬度樹(shù)脂，以提高其整體硬度。常見(jiàn)的共混樹(shù)脂有：PS、PMMA、ABS及MF等，需要改性的樹(shù)脂主要為PE類(lèi)、PA、PTFE及PP等。
3.復(fù)合改進(jìn)塑料的硬度
塑料復(fù)合改進(jìn)硬度的方法即在低硬度塑料制品表面上復(fù)合一層高硬度樹(shù)脂。此方法主要適合于擠出制品，如板、片、膜及管材等。常用的復(fù)合樹(shù)脂為PS、PMMA、ABS及MF等。
4.塑料的表面硬度改進(jìn)
該方法是指只改善塑料制品外表的硬度，而制品內(nèi)部的硬度不變。這是一種低成本的硬度改進(jìn)方法。
這種改性方法主要用于殼體、裝飾材料、光學(xué)材料及日用品等。這種改性方法主要包括涂層、鍍層及表面處理三種方法。
四.如何改善塑料的柔性？
圖3：PVC軟管
從直觀上講，塑料的柔性是指塑料制品的柔軟程度，即塑料制品越軟，其柔性越好。在高分子物理學(xué)中，對(duì)柔性的定義為高分子鏈能夠改變其均象的性質(zhì)。一種塑料的柔性大小取決于其聚合物的分子鏈結(jié)構(gòu)。
1.添加增塑劑
增塑劑是指可提高聚合物塑性的一類(lèi)物質(zhì)，它主要用于PVC樹(shù)脂，在PVC中的用量可占整個(gè)增塑劑用量的98%以上。除PVC外，增塑劑還用于PVDC、CPE、SBS、聚乙酸乙烯酯、硝酸纖維素、PA、ABS及PVA等聚合物中。
2.增塑劑的主要作用如下：
a．降低聚合物熔融溫度及熔體粘度，從而降低其成型加工溫度。
b．使聚合物制品具有柔軟性、彈性及耐低溫性能。
3.增塑劑的具體作用機(jī)理如下：
a．體積效應(yīng)
b．屏蔽效應(yīng)
五.改進(jìn)塑料透明度
1.塑料透明度的指標(biāo)
衡量塑料透明性的好壞，有許多標(biāo)準(zhǔn)，有透光率、霧度、折光指數(shù)、雙折射及色散等。
在上述指標(biāo)中，透光率和霧度二個(gè)指標(biāo)主要表征材料的透光性，而折光指數(shù)、雙折射及色散三個(gè)指標(biāo)主要用于表征材料的透光質(zhì)量。一種好的透明性材料，要求上述性能指標(biāo)優(yōu)異且均衡。
2.透明性的分類(lèi)
按材料的透光率大小，可以將其分為：
透明材料：波長(zhǎng)400NM－800NM可見(jiàn)光的透光率在80％以上；
半透明材料：400NM－800NM可見(jiàn)光的透光率在50％－80％之間；
不透明材料：400NM－800NM可見(jiàn)光的折射率在50％以下。
1）透明性樹(shù)脂：
主要包括PMMA、PC、PS、PET、PES、J。D系列、CR－39、SAN（又稱(chēng)AS）、TPX、HEMA、BS（又稱(chēng)K樹(shù)脂）等；
2）半透明樹(shù)脂：
主要包括PE、PP、PA等；
3）不透明樹(shù)脂：ABS、POM、PTFE、PF等。
3.改進(jìn)塑料透明性的原理及方法
圖4：透明塑料彈性膜盒
1）原理
降低結(jié)晶度，控制潔凈的質(zhì)量，提高折射率，降低雙折射。
2）方法
①添加改進(jìn)塑料的透明性，可以添加成核劑，這是增大透明樹(shù)脂透光率最有效的方法，它可以促進(jìn)結(jié)晶的小分子物質(zhì)。它在樹(shù)脂中可以起到晶核的作用。使原油的均相變成異相成核，增加結(jié)晶體系內(nèi)晶核的數(shù)量，使微晶的數(shù)量增多，球晶數(shù)目減少，從而使晶體尺寸變相，樹(shù)脂的透明性提高。
成核劑的種類(lèi)很多，可以分為透明成核劑（山梨糖醇系、磷系）和標(biāo)準(zhǔn)型成核劑（羧酸類(lèi)、羧酸鹽、無(wú)機(jī)物）兩種。作為透明改性的成核劑，一般要選擇透明成核劑；有時(shí)也可選用標(biāo)準(zhǔn)型成核劑，但要嚴(yán)格控制加入量。
②共混改進(jìn)塑料的透明性，就是在透明樹(shù)脂中加入其他樹(shù)脂，提高透明性。
③雙向拉伸改進(jìn)塑料的透明性，可以使制品中原有的結(jié)晶顆粒破碎使晶體尺寸變小，到達(dá)提高透光率的目的。
六.改進(jìn)塑料光澤度
圖5：高光塑料
改進(jìn)塑料光澤的方法包括兩方面，一方面是提高塑料制品的表面光澤度，稱(chēng)為增亮改性；另一方面是降低塑料制品的表面光澤度，稱(chēng)為消光改性。以下主要介紹塑料的增亮方法：
塑料的增亮即提高塑料制品的表面光澤度或光潔度，具體方法除原料的合理選取外，還有添加增亮法、共混增亮法、形態(tài)控制增亮法、成型設(shè)備光潔度的控制、二次加工增亮法及表面涂層增亮法等。
1.塑料原料的選取
塑料原料的合理選取是提高塑料制品表面光潔度最基本的因素原料選取得好，則光澤度提高則容易；反之，則比較困難。
塑料原料可以分成樹(shù)脂和添加劑兩大類(lèi)。
2.樹(shù)脂的選擇
樹(shù)脂本身的特征對(duì)塑料制品的表面光澤度影響較大，是控制塑料制品表面光澤度的最有效方法。其對(duì)相應(yīng)塑料制品表面光澤的影響主要取決二于如下幾個(gè)方面：
1)樹(shù)脂的品種
不同的樹(shù)脂品種共相應(yīng)制品的光澤性大不相同，一般認(rèn)為下列樹(shù)脂對(duì)應(yīng)制品的光澤性比較好：蜜胺樹(shù)脂、ABS、PP、HIPS、PA、POM、PMMA及PPO等，其中蜜胺樹(shù)脂和ABS兩種光澤性最突出。
對(duì)同一種樹(shù)脂而言，合成方法不同，其樹(shù)脂對(duì)應(yīng)制品光澤度也不相同。例如：
a、對(duì)PP而言，不同聚合方法合成品種的光澤度大小如下：PP-R>均聚PP>嵌段共聚PP。
b、對(duì)PE而言，三種不同品種的光澤度大小如下：LDPE>LLDPE>HDPE
c、對(duì)PVC而言，乳液法PVC樹(shù)脂比懸浮法PVC樹(shù)脂的光澤度高。
d、對(duì)于PS樹(shù)脂而言，高抗沖聚笨乙烯（HIPS）的光澤度大于通用聚苯乙烯（GPPS）
2)樹(shù)脂的特性
對(duì)同一種樹(shù)脂而言。其具體特性不同，光澤度也不相同，在樹(shù)脂的特性中對(duì)光澤度有影響的特性主要有如下幾種。
a、熔體流動(dòng)速率(MFR)一般越大，其相應(yīng)制品的光澤度越大。
b、分子量的影響 分子量的影響主要體現(xiàn)在分子量分布寬度上。分子量分布越寬，其相應(yīng)制品的光澤度下降。這主要是因?yàn)榉肿恿糠植紝?，材料的不?guī)整性增大了。
c、吸水率的影響 吸水率高的樹(shù)脂，吸水率對(duì)其相應(yīng)制品的光澤度影響較大。如分子中含有酯基（-COOR）及酞胺基（-CONH2）的PA、PI、PSF及PC等，如不進(jìn)行干燥或干燥不徹底，會(huì)在制品表面產(chǎn)出水波紋、氣泡、銀絲、斑紋、毛疵等，從而使表面光澤度大大下降。
3.添加劑的選擇
在所有的塑料用添加劑中，對(duì)光澤度影響最大的為填料；其次還有增塑劑、穩(wěn)定劑及阻燃劑等，但影響較小。
填料的影響
填料對(duì)光澤度的影響可分為如下幾個(gè)方面:
a、填料的品種
不同填料品種對(duì)光澤度的影響不同。除玻璃微珠外幾乎所有的填料都會(huì)使填充制品的光澤度下降，只是下降幅度不同而已。
幾種填料對(duì)填充制品光澤度影響大小次序如下：
金屬鹽>玻璃纖維<滑石粉<云母
b、填料的形狀
填料粒子的微觀形狀不同，對(duì)填充制品光澤度的影響也不同，其影響大小的次序?yàn)椋?/span>
球狀<粒狀<針狀<片狀
c、填料的粒度
填料的粒度越小，填料制品的光澤度下降幅度小。另外，填料粒度的分布寬度大小不同，對(duì)填充制品的光澤度影響也不同。其影響規(guī)律為：填料粒度分布越寬，填充制品的表面光澤度越低。這主要是因?yàn)樘盍系牧６确秶嗖钤酱螅畛渲破返谋砻嬖酵拱疾黄?，入射光越易產(chǎn)生漫反射現(xiàn)象。
d、填料的填充量
填料的填充增大，填充制品的表面光澤度降低。以CaCO3填充PP 體系為例，當(dāng)CaCO3填充量為5%時(shí)，填充制品的表面光澤度為50%。當(dāng)CaCO3填充量為15%時(shí)，填充品的光澤度則下降為32%。
